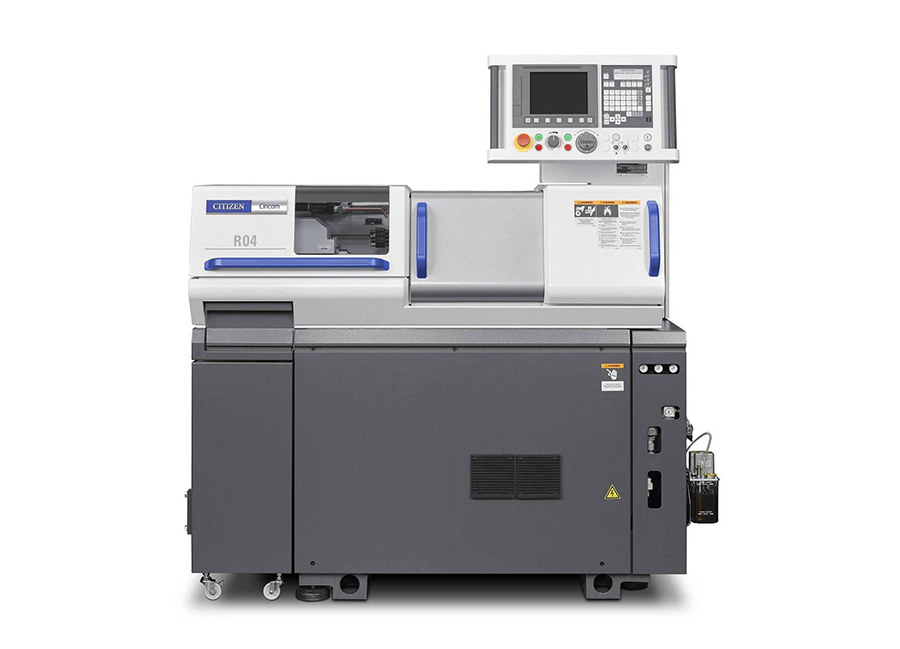

西鐵城走心機-R04
-
產品參數
產品中心
Product center
1.通過刀具台與導套安裝部分的一體化、電機輸出的最優化和采用油冷冷卻方式，嚐試抑製機械整體的熱位移 ------------------------------------------------------------------------------------------------------------------------- 2.通過相比舊型號機床25%左右的小型化程度實現了主軸的大幅度輕量化。通過低振動與敏捷的加減速實現了20,000mn-1的常用轉數 ------------------------------------------------------------------------------------------------------------------------- 3.通過各種部件的小型化和配置的變更，省去了機床主體縱深535mm的空間。由此，在工廠內的狹小空間內也能擺放機床 ------------------------------------------------------------------------------------------------------------------------- |
規格項目 | R01/R04 | ||
II型（R01-5F2,R04-5F2) | VI型（R01-5F6,R04-5F6) | ||
最大加工直徑（D） | ø1mm/ø4mm | ||
最大加工長度（L） | 固定導套 | 20mm/40mm | |
旋轉導套 | 20mm/30mm | ||
正麵最大開孔直徑 | ø3mm | ||
正麵最大攻絲直徑 | M3切削絲錐 | ||
主軸貫通孔直徑 | ø10mm | ||
主軸旋轉速度 | Max.20,000min-1 | ||
背麵主軸最大卡盤直徑 | ﹍ | ø1mm/ø4mm | |
背麵主軸最大工件伸出量 | ﹍ | 10mm | |
產品最大取出長度 | 20mm/40mm | ||
背麵加工最大開孔直徑 | ﹍ | ø3mm | |
背麵加工最大攻絲直徑 | ﹍ | M3 | |
背麵主軸旋轉速度 | ﹍ | Max.20,000min-1 | |
排刀旋轉刀具 | |||
最大開孔直徑 | ø2mm | ||
最大攻絲直徑 | M2（切削絲錐） | ||
主軸旋轉 | Max.8,000min-1 | ||
刀具安裝數量 | 13 | 17 | |
旋削 | 7 | 7 | |
排刀旋轉刀具 | 2（3op） | 2（3op） | |
正麵鏜刀 | 4 | 4 | |
背麵鏜刀 | ﹍ | 4 | |
刀具尺寸 | |||
刀具（排刀） | □8mm | ||
套筒 | ø15.875mm | ||
夾頭﹒導套 | |||
主軸彈簧夾頭 | FCD08-M | ||
背麵主軸彈簧夾頭 | ﹍ | FCD08-M | |
旋轉刀具彈簧夾頭 | ER11 | ||
鑽孔套筒用夾頭 | ER8,ER11 | ||
導套 | WFG044-M | ||
快速進給速度 | |||
全軸 | 30m/min | ||
電機 | |||
主軸驅動用 | 0.5/0.75kw | ||
排刀旋轉刀具驅動用 | 0.1kw | ||
背麵主軸驅動用 | ﹍ | 0.5/0.75kw | |
切削油用 | 0.06kw | ||
潤滑油用 | 0.003kw | ||
中心高度 | 1,000mm | ||
額定功率 | 2.3KVA | 3.4KVA | |
滿載電流（主斷路器負載能力） | 5A(20A) | 10A(20A) | |
氣壓裝置所需氣壓﹒所需電流 | 0.5MPa﹒32（電源ON）、70（常規）、136（吹氣時）NI/min | ||
機器安裝麵積 | 1,465×535×1,633mm | ||
重量 | 1050kg | 1100kg | |
