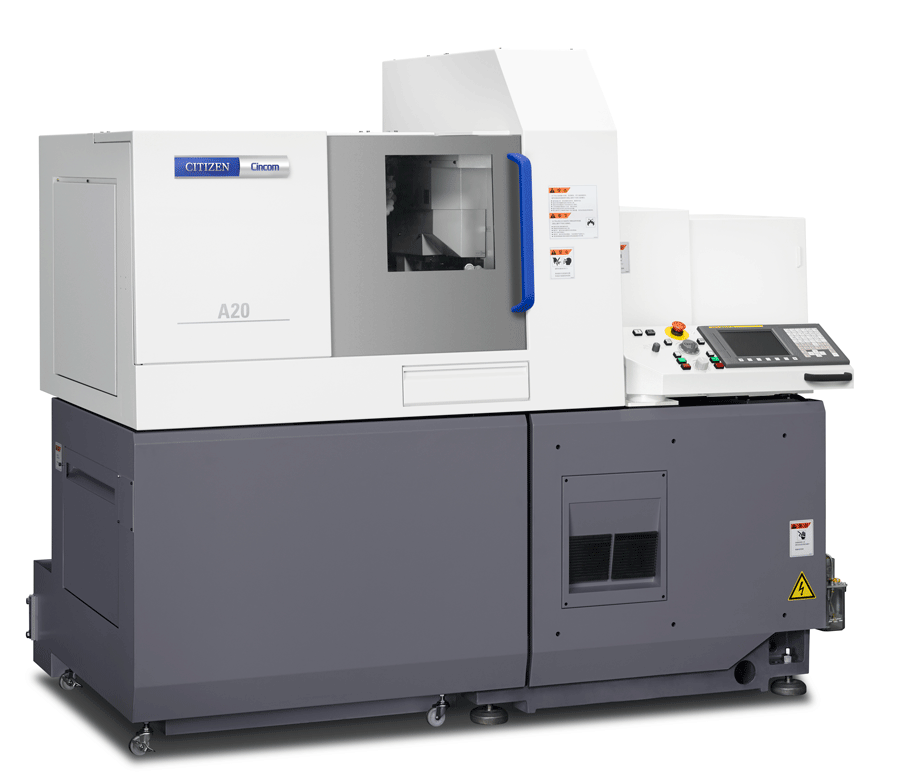

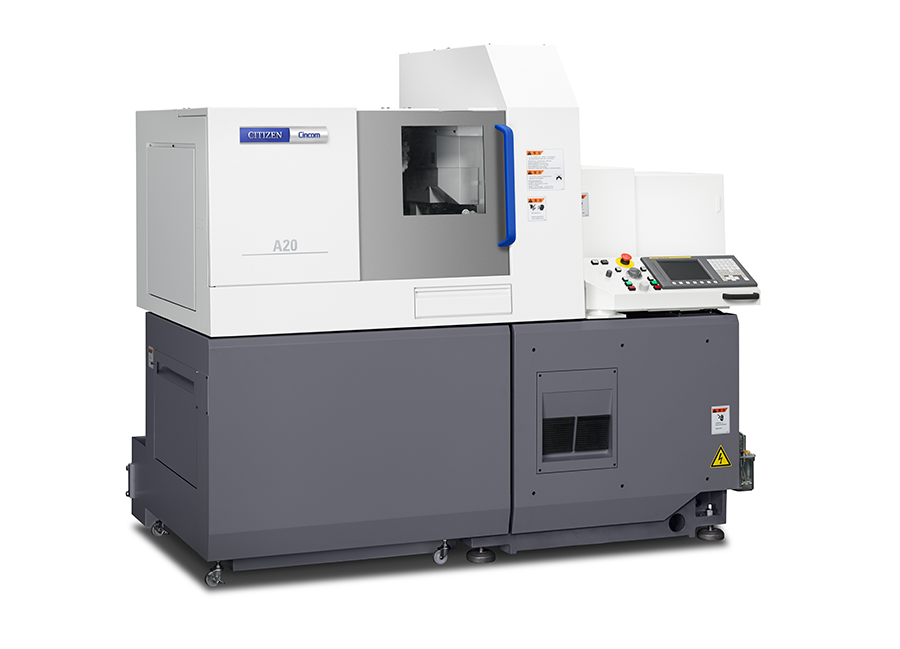

西鐵城走心機-A20-LFV
-
產品參數
產品中心
Product center
LFV＊(低頻率振動切削)是將X/Z各伺服軸沿切削方向進行振動，並與主軸旋轉同步進行的切削技術。可有效解決纏屑、粘刀等各種問題，對應小直徑深孔加工和難削材加工。 |
規格項目 | A20-3F7-LFV |
最大加工直徑 (D) | ø20mm (ø25mm 式樣的最大加工長度為 188mm) |
最大加工長度 (L) | GB:200mm/1次裝夾、GBL:2.5D/1次裝夾 |
正麵最大鑽孔直徑 | ø10mm |
正麵最大攻絲直徑 (攻絲、板牙) | M8 |
主軸貫通孔直徑 | ø26mm |
主軸旋轉速度 | Max.10,000min-1 |
排刀旋轉刀具最大鑽孔直徑 | ø7mm |
排刀旋轉刀具最大攻絲直徑 | M6 |
排刀旋轉刀具主軸旋轉速度 | Max.6,000 min-1 (額定4,500 min-1 ) |
背麵主軸最大夾持直徑 | ø20mm（ø25mm式樣為選配件） |
背麵主軸最大工件伸出量 | 50mm |
背麵加工最大鑽孔直徑 | ø8mm |
背麵加工最大攻絲直徑 | M6 |
背麵主軸旋轉速度 | Max.8,000 min-1 |
產品最大取出長度 | 100mm |
刀具安裝數量 | 21 |
刀具尺寸 | |
刀具 (排刀) | □12x120mm（□13OP) |
套筒 | ø25.4mm |
夾頭·導套 | |
主軸彈簧夾頭 | FC034-M、FC071-M |
背麵主軸彈簧夾頭 | FC034-M-K、FC071-M-K |
旋轉刀具彈簧夾頭 | ER11、ER16 |
鑽孔套筒用夾頭 | ER11、ER16 |
導套 | FG206-M / FG521-M |
快速進給速度 | |
全軸 (X1軸除外) | 32m/min |
X1軸 | 18m/min |
電機 | |
主軸驅動用 | 2.2/3.7kW |
刀具主軸驅動用 | 0.75kW |
背麵主軸驅動用 | 1.1/1.5kW |
切削油用 | 0.4kW |
潤滑油用 | 0.003kW |
中心高度 | 1,050mm |
輸入功率 | 7.1kVA |
滿載電流 | 20.2A |
主斷路器容量 | 30A |
氣壓裝置 所需氣壓·所需流量 | 0.5Mpa·47NL |
重量 | 2,200kg |

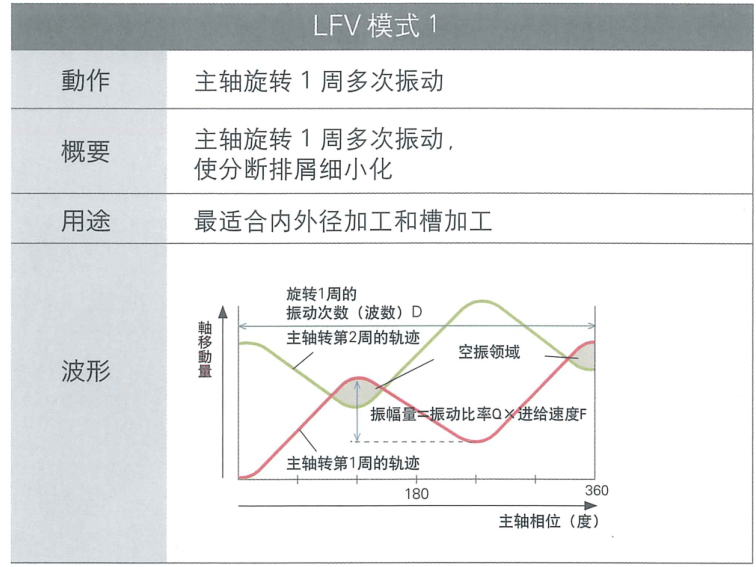

波形
------------------------------------------------------------------------------------
振動模式

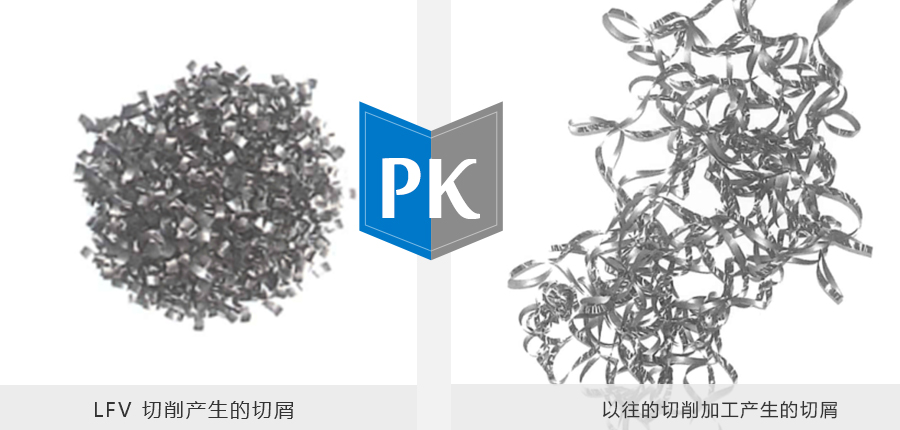

切削比較 同重量（SUS304）
|
• 日本西鐵城精機株式會社授權麻豆短视频機械在中國大陸的代理銷售，提供西鐵城數控車床、西鐵城走心機床、西鐵城刀塔機等機床的銷售；
• 10年以上經驗技術工程師，為您量身定製零部件加工設備方案

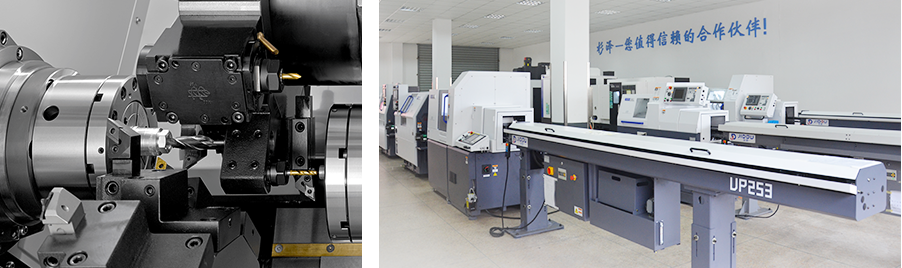

• 擁有2000㎡公司麵積，內部專門設置設備展廳，多台經典機型來滿足客戶參觀了解、設備使用打樣、以及設備使用指導等眾多售前需求；
