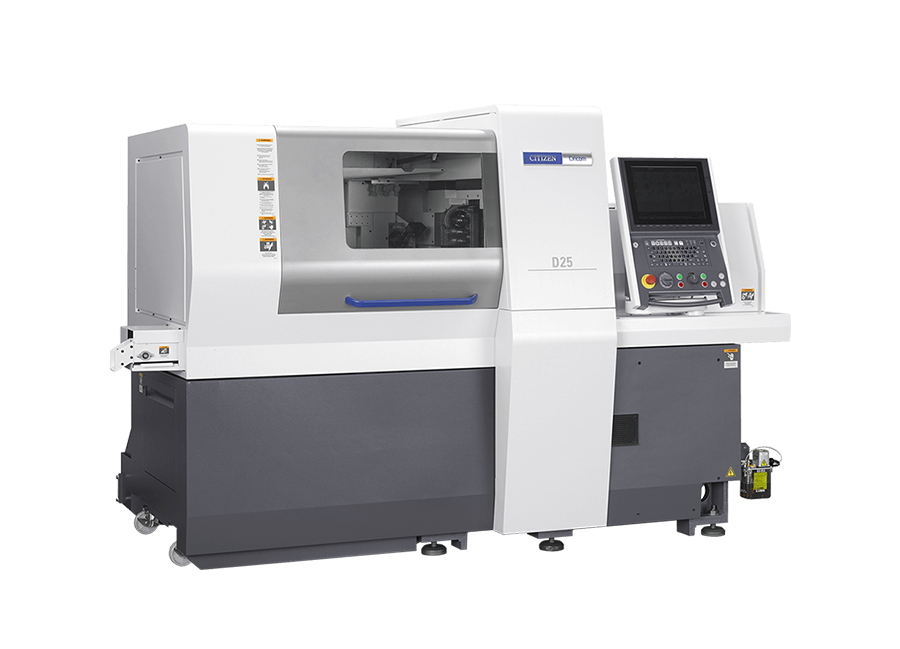

西鐵城走心機-D25
-
產品參數
產品中心
Product center
聯係麻豆短视频
麻豆短视频機械（蘇州）有限公司
聯係電話：13584934899
Q Q號碼：2286576337
電子郵箱：Wangxd@shanze-china.com
公司地址：江蘇省昆山市開發區澄湖路248號
使用雙排刀的機械結構，兼顧複合加工性能與生產率！

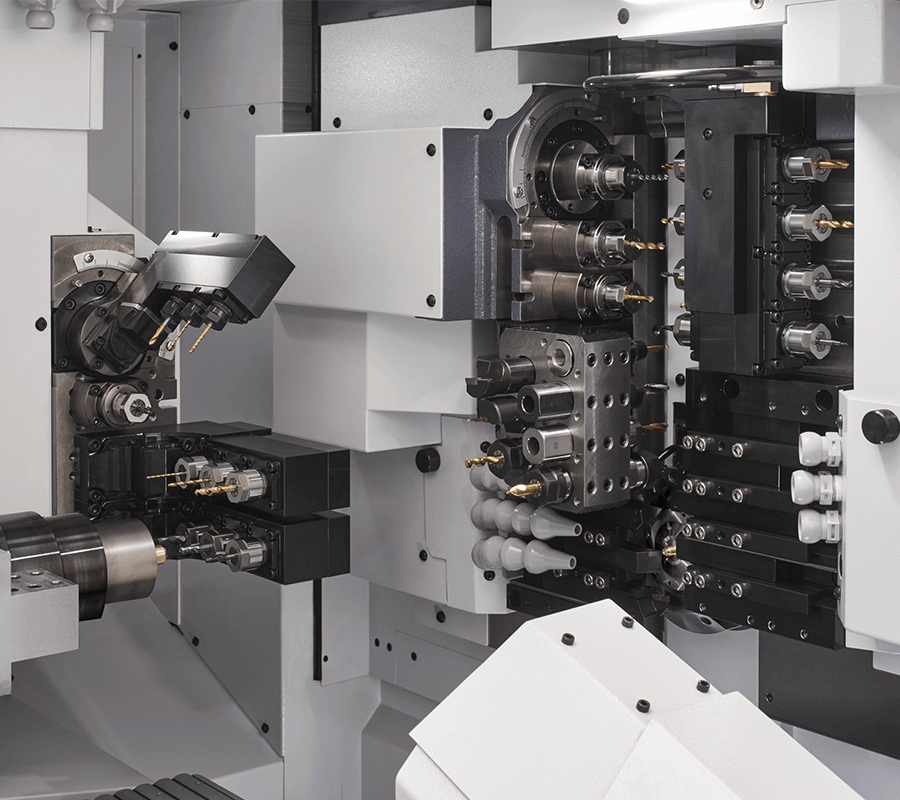

1.雙排刀結構上搭載B軸功能，兼顧到複合加工性能與高生產率。 ------------------------------------------------------------------------------------------------------------------------- 2.雙排刀的機械結構實現了59把的最大刀具安裝數量。通過同步加工和縮短非切削時間來提高生產率。 ------------------------------------------------------------------------------------------------------------------------- 3.增加刀具安裝數量，標準配備更高級別的各種馬達。同時標準配備有GB／GBL主軸切換等。 ------------------------------------------------------------------------------------------------------------------------- |
規格項目 | D25 | ||
VII型（D25-1M7） | VIII型（D25-1M8） | ||
最大加工直徑（D） | ø25mm | ||
最大加工長度（L） | 有導套 | 250mm | |
無導套 | 2.5D | ||
正麵最大鑽孔直徑 | ø12mm | ||
正麵最大攻絲直徑（切削攻絲） | M10 | ||
主軸旋轉速度 | Max.10,000min-1 | ||
排刀旋轉刀具最大鑽孔直徑 | ø10mm | ||
排刀旋轉刀具最大攻絲直徑 | M8 | ||
排刀旋轉刀具主軸旋轉速度 | Max.9,000min-1 | ||
背麵主軸最大夾持直徑 | ø25mm | ||
背麵主軸最大工件伸出量 | 50mm | ||
背麵加工最大鑽孔直徑 | ø12mm | ||
背麵加工最大攻絲直徑 | M10 | ||
背麵主軸旋轉速度 | Max.10,000min-1 | ||
刀具安裝數量 標椎（最大） | 35（59） | 35（43） | |
切削刀具 | 7~13 | 7~9 | |
正麵鑽孔刀具 | 4~23 | 4~13 | |
正麵徑向鑽孔刀具 | 7~12 | 7 | |
背麵鑽孔刀具 | 6~35 | 6~25 | |
背麵徑向鑽孔刀具 | 4~6 | 4~6 | |
刀具尺寸 | |||
排刀 | □16mm/□19mm | ||
套筒 | ø25.4mm | ||
夾頭﹒導套 | |||
主軸彈簧夾頭 | FC071-M | ||
背麵主軸彈簧夾頭 | FC071-MK | ||
導套 | FG521-M | ||
快速進給速度 | |||
全軸（Z2以外） | 32m/min | ||
Z2軸 | 24m/min | ||
電機 | |||
主軸驅動用 | 3.7/5.5kw | ||
旋轉刀具驅動用 | 2.2kw | ||
背麵主軸驅動用 | 2.2/3.7kw | ||
背麵旋轉刀具驅動用 | 1.0kw | ||
輸入功率 | 13KVA | ||
全負載電流 | 33A | ||
主斷路器容量 | 60A | ||
氣壓裝置 | |||
所需氣壓 | 0.5MPa(5kgf/cm²) | ||
| 流量 | 47NL/min（電源ON） | ||
65.5NL/min（恒定） | |||
172NL/min（吹風時） | |||
油箱容量 | |||
潤滑油油箱容量 | 0.8L | ||
冷卻油箱容量 | 200L | ||
機械尺寸 | |||
機械高度 | 1,795mm | ||
占地麵積 | 2,440×1,380mm | ||
中心高度 | 1,050mm | ||
機械重量 | 3,450kg | ||
