西鐵城刀塔機-BNA42S
-
產品參數
產品中心
Product center

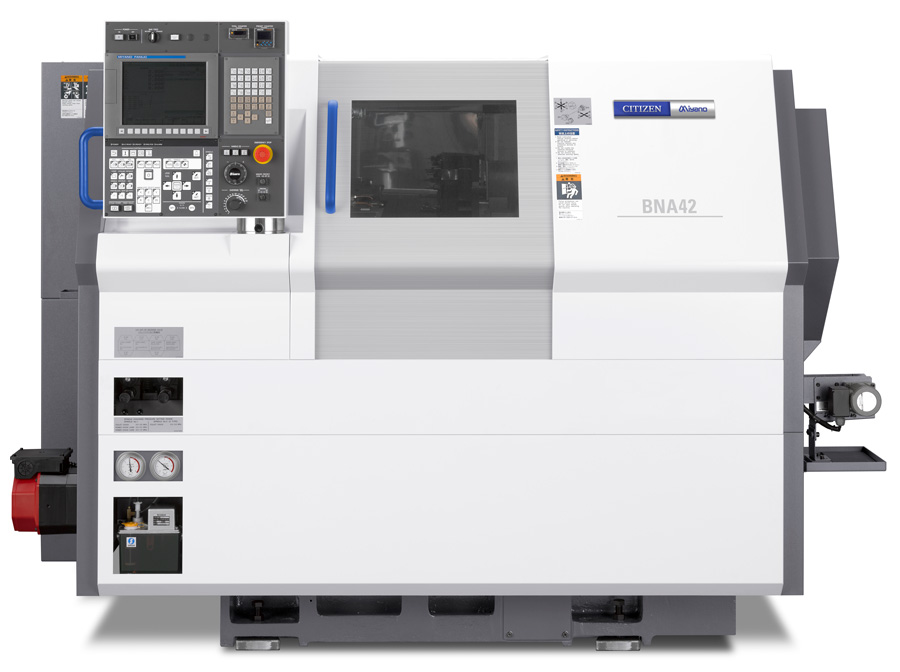

西鐵城BNA42S NC自動車床
BNA-42S2機型由雙主軸單刀塔構成，可進行背麵加工，具有易操作性
其特點：床身采用平台加強筋結構，組件安裝麵不會因熱影響而發生翹曲，可以有效抑製加工物和刀刃的相對偏位；搭載副主軸進行成品加工，通過縮短非切削時間，實現效率加工
項目 | BNA-42S2 | BNA-42DHY3 | |
能力.容量 | |||
最大加工長度 | 100mm | ||
標準加工直徑（夾緊直徑） | SP1 | ø42mm | |
SP1 | ø34mm | ||
移動量 | |||
刀塔導軌移動量 | X(1)軸 | 135mm | 140mm |
Z(1)軸 | 235mm | ||
Y1軸 | --- | 70(±35)mm | |
主軸導軌移動量 | X2軸 | --- | 140mm |
Z2軸 | --- | 360mm | |
B軸 | 310mm | --- | |

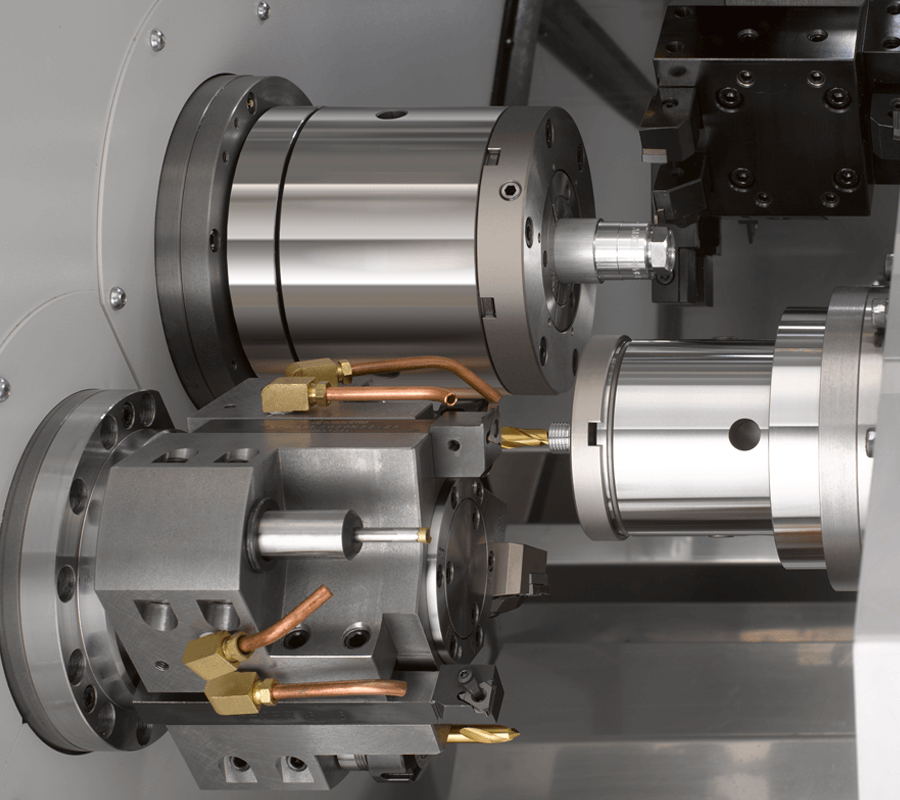

主軸 | |||
主軸數 | 2 | ||
主軸轉速 | SP1 | 60～6,000min-1 | |
SP2 | 50～5,000 min-1 | ||
貫通孔直徑 | SP1 | ø43mm | |
SP2 | ø30mm | ||
彈簧夾頭類型 | SP1 | HARDINGE式S20、DIN173E、B&S#22D、JPN34、HAINBUCH | |
SP2 | DIN173E、B&S#22D、JPN | ||
動力卡盤類型 | SP1 | 5″中空夾頭 | |
SP2 | 4″中空夾頭 | ||

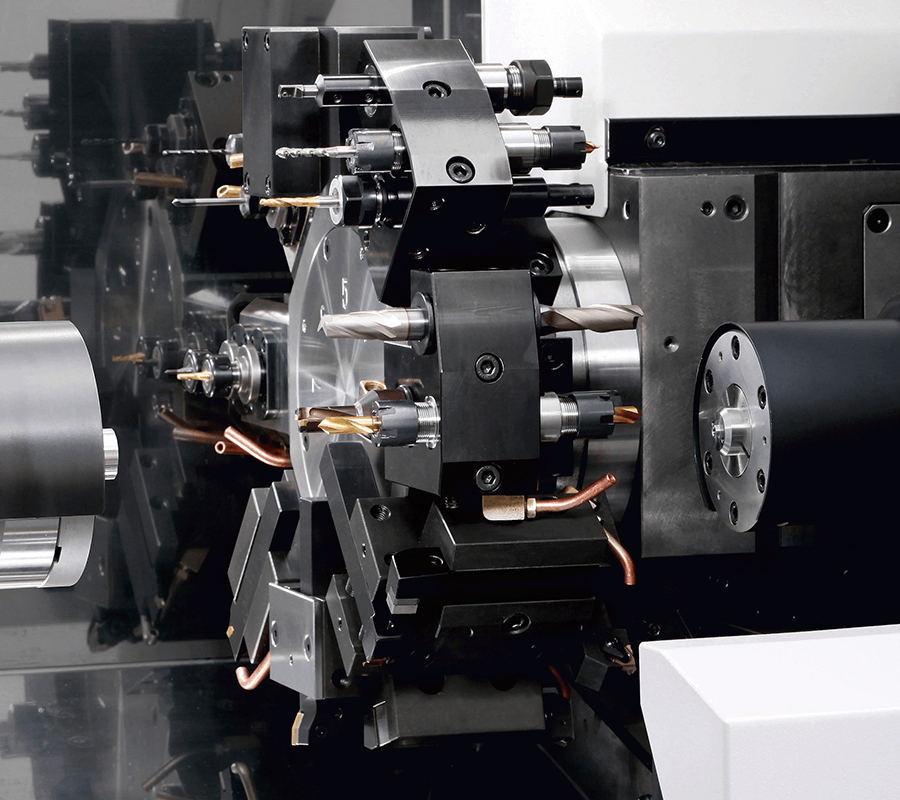

刀塔 | |||
刀塔數 | 1 | 2 | |
刀塔類型 | HD1 | 8ST | |
HD2 | --- | 6ST | |
使用刀杆尺寸 | □20mm | ||
刀具安裝孔尺寸 | ø25mm | ||
動力頭刀座 | |||
動力頭刀座安裝數量 | Max.8 | ||
動力頭刀座驅動形式 | 單離合器驅動 | ||
動力頭刀座轉速 | 50～5,000 min-1 | ||
加工能力 | 鑽頭 | Max.ø10 | |
絲錐 | S45C時Max.M6x1 | ||
(僅限螺旋絲錐、螺尖絲錐M8x1.25) | |||
BSBM時Max.M8x1.25 | |||
進給速度 | |||
快速進給 | X1軸 | 20m/min | |
Z1軸 | 20m/min | ||
Y1軸 | --- | 12m/min | |
X2軸 | --- | 12m/min | |
Z2軸 | --- | 20m/min | |
B軸 | 20m/min | --- | |
主軸馬達 | |||
主軸馬達 | SP1（Cs） | 7.5/5.5kw (15min./cont) | |
SP2(Cs） | 5.5/3.7kw (15min./cont) | ||
動力頭馬達 | 2.8/1.0kw | ||
冷卻泵馬達 | 0.18kw | ||
高壓冷卻用馬達 | 1.0/0.6kw（60/50Hz） | ||
所需電源 | |||
電源容量 | 28KVA | 30KVA | |
氣壓源 | 0.5MPa | ||
設備保險絲容量 | 100A | ||
水箱容量 | |||
液壓箱容量 | 7L | ||
潤滑油箱容量 | 2L | ||
冷卻液箱容量 | 165L | ||
機床尺寸 | |||
機床高度 | 1,660mm | 1,680mm | |
占地麵積 | W2,150xD1,290mm | W2,240xD1,450mm | |
機床重量 | 2,800kg | 3,100kg | |
