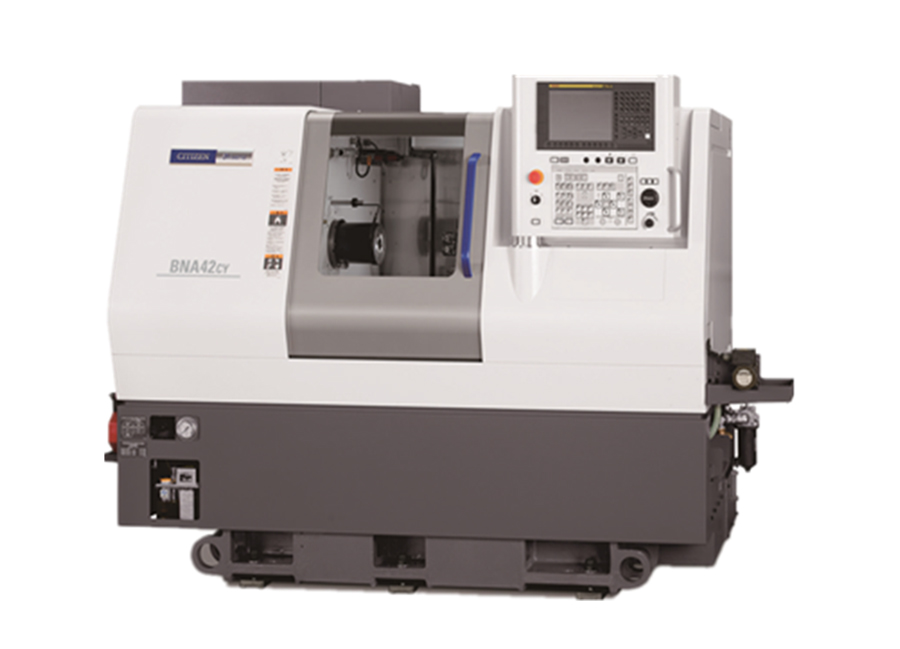

西鐵城刀塔機BNA42CY
-
產品參數
產品中心
Product center
單主軸、單刀塔
可實現自動化生產線的卡盤數控車床
以“棒料&卡盤”為概念進行開發。
雖然是1個主軸1台轉塔的簡單構造，但可通過搭配動力卡盤以及選配後排式排屑機，與桁架式機械手組合，便可實現卡盤機的自動化生產線。
新設計的出發點是在增加重量的同時提高剛性

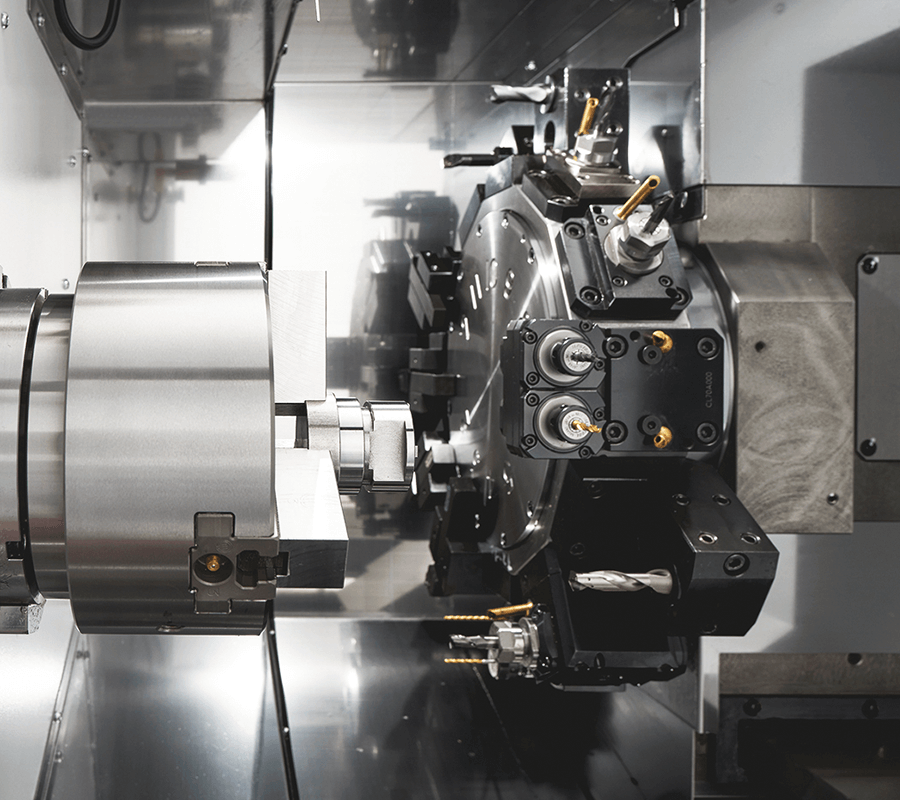

預留了桁架式機械手的安裝底座，確保了主軸上部機械臂的插入空間，預留了機械手裝置接口。
排屑機除了傳統的側排方式，也可滿足後排式需求。
規格項目 | BNA-42C5/CY5 | BNA-42S5/SY5 | |
能力.容量 | |||
最大加工長度 | 200mm | 100mm | |
標準加工直徑（夾持徑） | 主 | ø42mm | |
副 | — | Ø34mm | |
移動量 | |||
導軌移動量 | X軸 | 140mm | |
Z軸 | 285mm | ||
Y軸 | 70(±35)mm(CY5,SY5) | ||
背軸移動量 | B軸 | — | 360mm |
主軸 | |||
主軸數 | 1 | 2 | |
軸旋轉速度範圍 | 主 | 60~6,000min-1 | |
副 | 50~5,000min-1 | ||
拉杆貫通孔直徑 | 主 | ø43mm | |
副 | — | ø30mm | |
夾頭形式 | 主 | 哈庭式S20、DIN173E | |
B&S #22D、JPN34、HAINBUCH | |||
副 | — | JPN、DIN171E、 | |
DIN173E、B&S #22 | |||
動力卡盤形式 | 主 | 5"、6"中空卡盤 | |
副 | — | 4”中空卡盤 | |
刀塔 | |||
刀塔數量 | 1 | ||
刀塔形式 | 12角刀塔 | ||
刀塔的對邊距離 | 300mm | ||
刀塔的最大旋轉直徑 | ø505mm | ||
使用刀具尺寸 | □20mm | ||
刀具安裝孔尺寸 | ø25mm | ||
動力刀座 | |||
安裝數量 | Max.12 | ||
驅動形式 | 單獨離合器驅動 | ||
旋轉速度 | 50~5,000min-1 | ||
加工能力 | 鑽頭 | Max.ø10 | |
絲錐 | Max.M6×1 | ||
僅限螺旋絲錐、螺尖絲錐M8×1.25 | |||
BSBM時Max、M8×1.25 | |||
進給速度 | |||
快速進給速度 | X軸 | 20m/min | |
Z軸 | 20m/min | ||
Y軸 | 12m/min(CY5,SY5) | ||
B軸 | — | 20m/min | |
導軌推力 | |||
導軌推力 | X軸 | 5kN | |
Z軸 | 5kN | ||
Y軸 | 6.7kN(CY5,SY5) | ||
B軸 | — | 5kN | |
尾座 | |||
最大移動量 | 200mm | ||
莫氏錐度尺寸 | MT2 | ||
導軌最大推力 | 4.3kN(at3.4MPa) | ||
導軌最小推力 | 0.57kN(at0.45MPa) | ||
驅動方法 | 油壓 | ||
電機 | |||
主軸電機 | 主 | 11/7.5/5.5kW(15%/15min/cont) | |
副 | — | 5.5/3.7kW(15min/cont.) | |
動力刀座 | 2.8/1.0kW | ||
冷卻泵 | 0.25kW | ||
高壓冷卻用 | 1.1/0.75kW(60/50Hz) | ||
所需電源 | |||
使用電壓電源 | AC 200/220+5%-10% 50/60Hz±1% | ||
電源容量 | 16kVA | 29kVA | |
氣壓源 | 0.5MPa | ||
機床端保險絲容量 | 75A | 100A | |
油箱容量 | 18L | ||
潤滑油箱容量 | 2L | ||
冷卻液箱 | 235L | ||
機床尺寸 | |||
機床高度 | 1,745mm | ||
占地麵積 | W2,260×D1,433mm | W2,350×D1,433mm | |
機床主體重量 | 3,220kg | 3,650kg | |
