西鐵城刀塔機-BND51
-
產品參數
產品中心
Product center

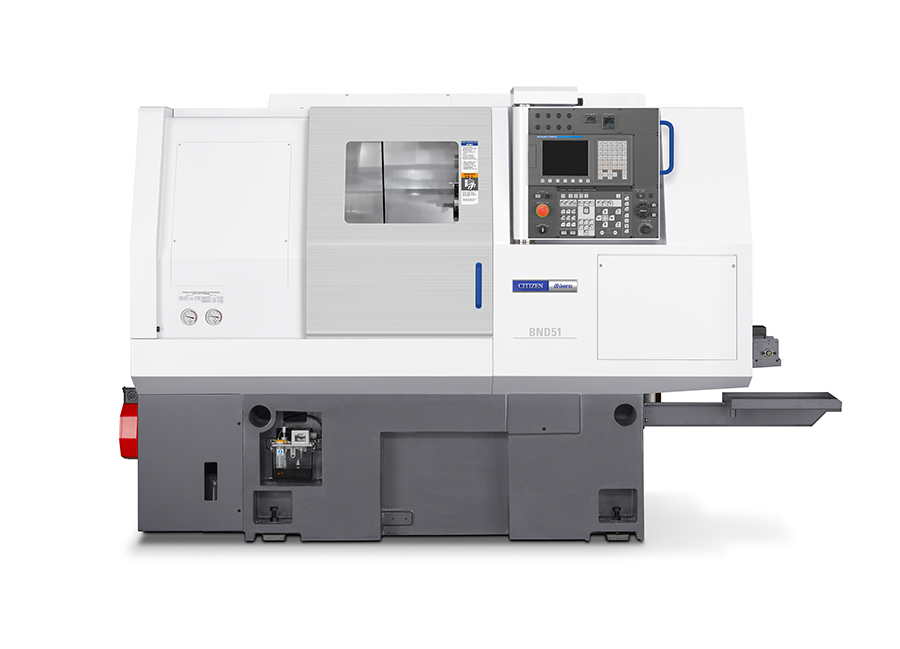

西鐵城BND51複合加工型NC車床 BND雙主軸、單刀塔、Y軸功能複合加工型數控車床
其特點：可加工達到51mm，並搭載副主軸及Y軸的棒料加工機，通過減震性的方形刮研滑軌和熱穩定性，經時加工尺寸位移的平台加強筋結構的重量級30度斜式床身結合在一起，實現穩定的加工精度
規格項目 | BND-51SY2 | |
能力.容量 | ||
最大加工長度 | 320mm | |
棒材加工直徑範圍 | Max.ø51mm | |
標準加工直徑 | 卡盤車床 | Max.ø210mm |
主軸 | ||
主軸數 | 2 | |
主軸旋轉速度 | 50～5,000 min-1 | |
排刀旋轉刀具鑽孔直徑 | 主 | ø52mm |
副 | ø26mm | |
卡緊形式 | 油壓式中空轉缸 | |
夾頭形式 | 主 | HARDINGES22墊式 |
副 | HARDINGES16,S22墊式 | |
動力卡盤形勢 | 主 | 6〞中空油壓 |
副 | 5〞中空油壓 | |
刀塔 | ||
刀塔數量 | 1 | |
刀塔形式 | 12角刀塔 | |
使用刀具尺寸 | □20mm | |
刀具安裝孔尺寸 | ø25mm | |
刀塔分度時間 | 0.25sec./1pos | |
導軌 | ||
導軌移動量 | X軸 | 175mm |
Z軸 | 435mm | |
Y軸 | +40mm / -35mm | |
B軸 | 530mm | |
快速進給速度 | X軸 | 18m/min |
Z軸 | 20m/min | |
Y軸 | 12m/min | |
B軸 | 18m/min | |
動力頭刀座 | ||
刀具安裝數量 | Max.12 | |
刀具轉速範圍 | 60～6,000 min-1 | |
加工能力 | 鑽頭 | Max.ø13 |
絲錐（鐵） | Max.M8 | |
絲錐（非鐵） | Max.M8 | |
油箱容量 | ||
液壓油箱容量 | 10L | |
潤滑油箱容量 | 2L | |
冷卻液箱容量 | 150L | |
機械尺寸 | ||
機械高度 | 1,700mm | |
占地麵積 | 長x寬 | 2,560mmx1,700mm |
機械重量 | 4,750kg | |
電機 | ||
主軸電機 | 主 | AC 15/11 KW |
副 | AC5.5/3.7KW | |
動力頭刀座電機 | AC 2.2KW 20Nm | |
所需電源 | ||
使用電壓電源 | AC200V-220V+5%-10%,50/60Hz±1% | |
電源容量 | 37KVA | |
氣壓源 | 0.5Mpa(5kgf/c㎡) | |
設備保險絲容量 | 125A以上 | |
