西铁城刀塔机GN3200
-
产品参数
产品中心
Product center
高精度CNC旋盤

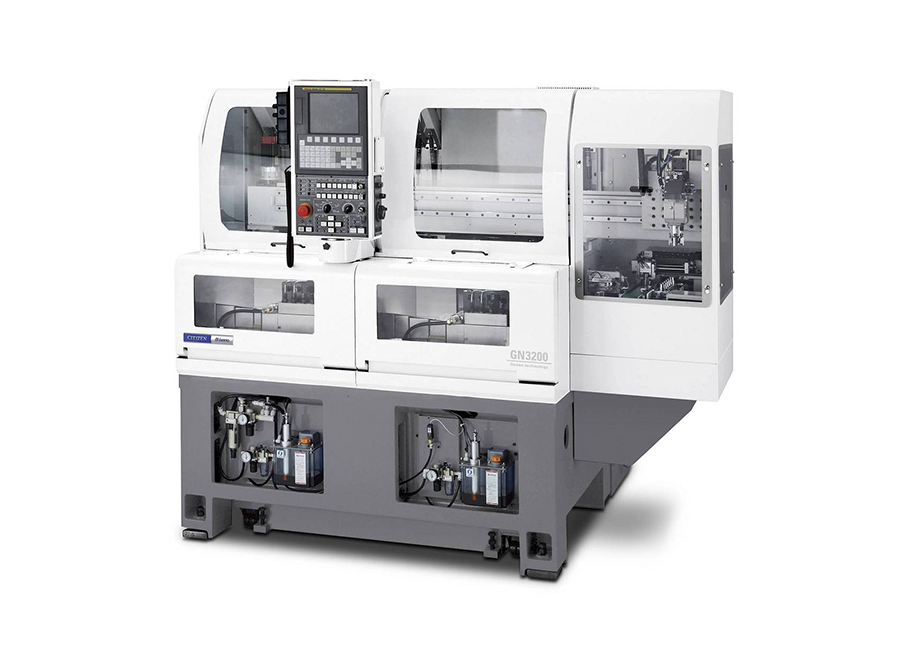

GN3200
高精度、省空间、高速装载的卡盘车床
◆ 是继承了传统的高精度设计的省空间高精度卡盘车床。
◆ 发挥出高精度的定位和出众的形状精度。

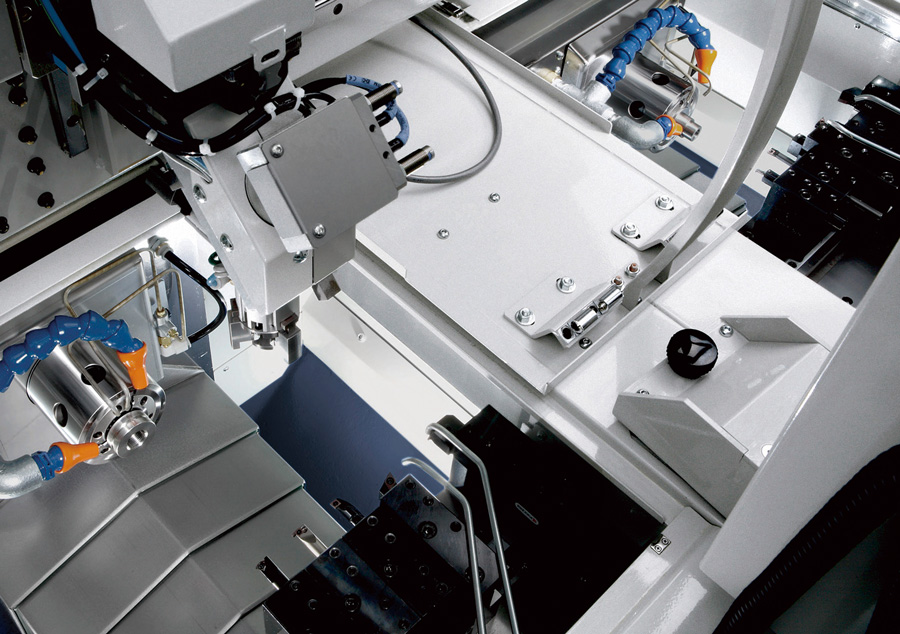

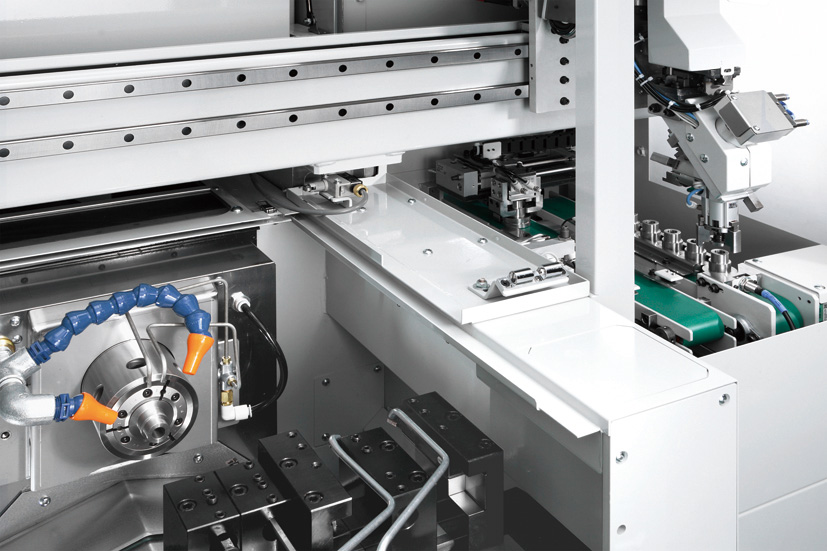

1.通过衰减性较高的单滑结构以及润滑油输出控制，提高微动性能，将无效行程缩减到近乎于零 ------------------------------------------------------------------------------------------------------------------------- 2.通过与最快上下料时间达到3.5秒的高速行架式机械手、IN/OUT工件储备器等周边器具的组合，可应对各种自动化的需求 ------------------------------------------------------------------------------------------------------------------------- |
规格项目 | GN-3200 | GN-3200W | |
能力﹒容量 | |||
加工直径 | 后拉式筒夹 | ø40mm | |
静止型筒夹 | ø35mm | ||
精密卡盘 | ø45mm | ||
动力卡盘 | ø45mm | ||
膜片式筒夹 | ø45mm | ||
最大加工长度 | 50mm | ||
装载机可搬运材料长度 | 40mm | ||
主轴 | |||
主轴数量 | 1 | 2 | |
主轴端形状 | 特殊平头 | ||
主轴贯通孔直径 | ø17mm | ||
拉杆内径 | ø11mm | ||
旋转速度 | 8,000min-1 | ||
导轨 | |||
刀具台数量 | 1 | 2 | |
刀具台形状 | 水平排刀 | ||
导轨形式 | X轴 | 燕尾槽/滑动 | |
Z轴 | 燕尾槽/滑动 | ||
控制轴数量 | 2轴（X,Z同时） | 2×2轴（X,Z同时） | |
导轨行程 | X轴 | 180mm | |
Z轴 | 200mm | ||
早送速度 | X轴 | 15m/min | |
Z轴 | 15m/min | ||
刀具 | |||
刀柄 | □10、12、（16）mm | ||
安装数量 | 标准 | 5 | 5×2 |
刀具安装孔直径 | ø20mm | ||
电机 | |||
主轴马达 | 15分/连续 | 2.2/1.5kw | |
冷却液 | |||
冷却液箱形式 | 分离式 | ||
冷却液箱容量 | 90L | 200L | |
主轴冷却装置 | |||
容量 | 使用油粘度VG10 | 7L | 9L |
气压源 | |||
空气压力 | 0.4Mpa（4kgf/cm²） | ||
润滑装置 | |||
容量 | 使用油粘度VG32 | 1.5L | 1.5L×2 |
机床电源 | |||
容量 | 7.2KVA | 14KVA | |
机床尺寸 | |||
主轴中心高度 | 875mm | ||
机床高度 | 1,600mm | ||
占地面积 | 宽度 | 700mm | 1,400mm |
长度 | 1,460 | ||
机床重量 | 1,500kg | 2,700kg | |
